孔用、轴用弹性挡圈二用钳的制作方法

作者:大央紧固件 来源:温州大央紧固件有限公司 发布于:2017-12-14 9:05:53
技术领域:
本实用新型涉及一种安装孔用、轴用弹性挡圈的工具,它属于成型手工工具领域。
现有的孔用、轴用弹性挡圈钳是单用途的,它是由一对可张合的手柄及其钳头,中间用销轴铰接而成,钳形呈×形或X形,以分别适用于安装孔用或者轴用弹性挡圈。另外现有一把挡圈钳的钳头是不能更换的,由于弹性挡圈有许多规格、工件安置有各种位置,因此在安装弹性挡圈时至少需携带12把不同的挡圈钳,往往给工作带来不便。

本实用新型的目的在于克服现有技术中的不足之处而提供一种经过改进的弹性挡圈二用钳,一把二用钳不但适合于安装孔用弹性挡圈,同时也适合于安装轴用弹性挡圈,并且可更换钳头,以适应在机器的任何部位安装任何规格的弹性挡圈。

本实用新型的任务是这样实现的一种孔用、轴用弹性挡圈二用钳是由二个夹爪、板弹簧、销轴、一付钳头等主要部件组成。一个夹爪的上部为钳口、下部为手柄、中间开有两个大小相同的销轴孔,分别适用于安装孔用、轴用弹簧挡圈,两个销轴孔由销轴槽连通。另一个夹爪的上部为钳口、下部为手柄、中间开有一个销轴孔,二个夹爪上部的钳口的端部做成T形槽,以便安放钳头,二个夹爪是通过带有螺纹、扁势的销轴分别串过其销轴孔而铰接,销轴上的螺纹配有螺母拧紧。如果安装孔用(轴用)弹簧挡圈要转换成安装轴用(孔用)弹簧挡圈,只要把销轴上的螺母拧松,利用销轴上的扁势,销轴可顺利通过销轴槽到另一个销轴孔,然后把螺母拧紧即可使用。二个夹爪下部的手柄有板弹簧弹性相连。二个夹爪都不包括钳头,钳头可做成系列化,根据需要,选用合适钳头安装在二个夹爪的T形槽内,由于工况的不同,需要不同的钳头与之相适应,因此钳头可以更换,而二个夹爪就不需要替换了。为了钳头与夹爪相连,钳头的下部做成一段方钢,上部做成圆锥体,每个钳头分别在方钢的一个侧面对串一个埋头螺钉,这样将一付钳头的方钢段分别插入二个夹爪的T形槽内,埋头螺钉的螺纹从T形槽的开口处露出,依次套上垫圈、螺母,这样钳头就牢固地固定在夹爪的钳口上,钳头的圆锥体弯有角度,使顶尖处在二个夹爪的相切平面上或平行于该平面上。钳头可以是直头(圆锥体与方钢大致在一直线上),也可以是弯头(圆锥体与方钢大致成90度)。夹爪可由钢板冲压成型,也可以夹爪的手柄与塑料压注成型。

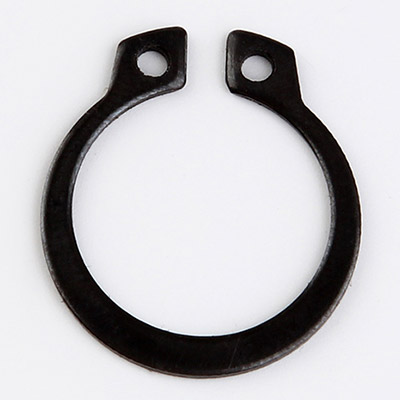

孔用挡圈

关键词:孔用挡圈
