安装孔用弹性挡圈的装置

作者:大央紧固件 来源:温州大央紧固件有限公司 发布于:2017-06-08 23:34:41
孔用弹性挡圈,包括挡圈基体,其特征在于:孔用挡圈基体外沿设有加厚层;挡圈基体上表面设有一内弧形面。制造工艺简单,结构合理,挡圈弹性好,将原来的平面接触改为了内弧面接触,有效的降低了固定零件的使用应力,从而使固定牢靠,定位准确,而且通过加厚层的设计提高了其使用寿命,增加了工作效率。
用于安装孔用弹性挡圈的装置,其包括:导向压缩套和推杆,导向压缩套的外径略小于制动分泵缸体的活塞孔孔径,导向向压缩套的内孔为锥孔,其上端口径略大于松弛状态下弹性挡圈的外径,其下端口径与制动分泵缸体的台阶孔直径相等,推杆的外径小于制动分泵缸体的台阶孔直径,大于松弛状态下弹性挡圈的内径。装配时,把导向压缩套放入制动分泵缸体的活塞孔内,再将孔用弹性挡圈放入导向压缩套较大的内孔上端,用推杆推动孔用弹性挡圈向下移动,当孔用弹性挡圈在移动到卡簧槽处即弹开,孔用弹性挡圈弹进卡簧槽后完成装配;本装置结构简单,构思奇巧,降低了弹性挡圈的装配难度,使得装配趋于标准化,并且安装效率得到了提高。

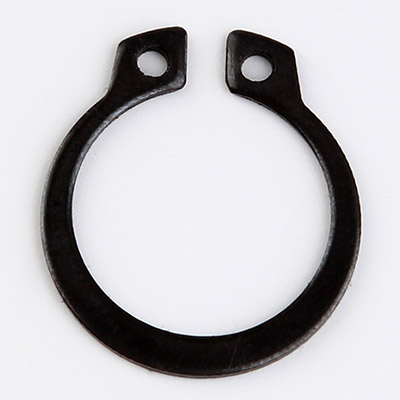

孔用挡圈
关键词:孔用挡圈
