螺钉锁紧挡圈(GB 884-86) 挡圈

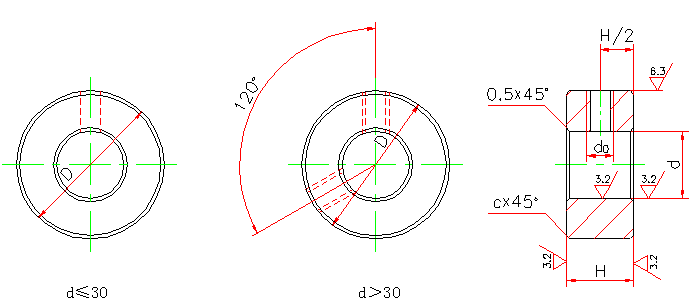

公称直径d=8～200mm的螺钉锁紧挡圈。标记示例：公称直径d=20mm、材料为Q235、不经表面处理的螺钉锁紧挡圈的标记：

挡圈 GB 884 20 公称直径d=8～200mm的螺钉锁紧挡圈：

公称直径d		H		D	d0	c	螺钉GB71 （推荐）
基本尺寸	极限偏差	基本尺寸	极限偏差	D	d0	c	螺钉GB71 （推荐）
8	＋0.036 0	10	0 －0.36	20	5	0.5	M5×8
-9	＋0.036 0	10	0 －0.36	22	5	0.5	M5×8
10	＋0.036 0	10	0 －0.36	22	5	0.5	M5×8
12	＋0.043 0	10	0 －0.36	25	5	0.5	M6×10
-13	＋0.043 0	10	0 －0.36	25	5	0.5	M6×10
14	＋0.043 0	12	0 －0.43	28	6	1	M6×10
-15	＋0.043 0	12	0 －0.43	30	6	1	M6×10
16	＋0.043 0	12	0 －0.43	30	6	1	M6×10
-17	＋0.043 0	12	0 －0.43	32	6	1	M6×10
18	＋0.043 0	12	0 －0.43	32	6	1	M6×10
-19	＋0.052 0	12	0 －0.43	35	6	1	M6×10
20	＋0.052 0	12	0 －0.43	35	6	1	M6×10
22	＋0.052 0	12	0 －0.43	38	6	1	M6×10
25	＋0.052 0	14	0 －0.43	42	8	1	M8×12
28	＋0.052 0	14	0 －0.43	45	8	1	M8×12
30	＋0.052 0	14	0 －0.43	48	8	1	M8×12
32	＋0.062 0	14	0 －0.43	52	8	1	M8×12
35	＋0.062 0	16	0 －0.43	56	10	1	M10×16
40	＋0.062 0	16	0 －0.43	62	10	1	M10×16
45	＋0.062 0	18	0 －0.43	70	10	1	M10×16
50	＋0.062 0	18	0 －0.43	80	10	1	M10×20
55	＋0.074 0	18	0 －0.43	85	10	1	M10×20
60	＋0.074 0	20	0 －0.52	90	10	1	M10×20
65	＋0.074 0	20	0 －0.52	95	10	1	M10×20
70	＋0.074 0	20	0 －0.52	100	10	1	M10×20
75	＋0.074 0	22	0 －0.52	110	12	1	M12×25
80	＋0.074 0	22	0 －0.52	115	12	1	M12×25
85	＋0.087 0	22	0 －0.52	120	12	1	M12×25
90	＋0.087 0	22	0 －0.52	125	12	1	M12×25
95	＋0.087 0	25	0 －0.52	130	12	1.5	M12×25
100	＋0.087 0	25	0 －0.52	135	12	1.5	M12×25
105	＋0.087 0	25	0 －0.52	140	12	1.5	M12×25
110	＋0.087 0	30	0 －0.52	150	12	1.5	M12×25
115	＋0.087 0	30	0 －0.52	155	12	1.5	M12×25
120	＋0.087 0	30	0 －0.52	160	12	1.5	M12×25
-125	＋0.1 0	30	0 －0.52	165	12	1.5	M12×25
130	＋0.1 0	30	0 －0.52	170	12	1.5	M12×25
-135	＋0.1 0	30	0 －0.52	175	12	1.5	M12×25
140	＋0.1 0	30	0 －0.52	180	12	1.5	M12×25
-145	＋0.1 0	30	0 －0.52	190	12	1.5	M12×30
150	＋0.1 0	30	0 －0.52	200	12	1.5	M12×30
160	＋0.1 0	30	0 －0.52	210	12	1.5	M12×30
170	＋0.1 0	30	0 －0.52	220	12	1.5	M12×30
180	＋0.1 0	30	0 －0.52	230	12	1.5	M12×30
190	＋0.115 0	30	0 －0.52	240	12	1.5	M12×30
200	＋0.115 0	30	0 －0.52	250	12	1.5	M12×30
